微机继电保护原理浅析(1)

微机继电保护原理浅析　　摘要：本文就继电保护领域日益应用广泛的微机继电保护，从硬件、算法、电磁兼容等几方面作以原理性的浅析。
　　关键词：  微机继电保护
　　1.概述
　　继电保护是关系着电力系统安全运行的关键。继电保护技术的发展大致分为四个历史阶段：电磁型、晶体管型（又称半导体型或分立元件型）、集成电路型、微型计算机型。目前，随着微电子技术的发展，微机型继电保护技术的应用已越来越广泛。
　　与传统的继电保护技术相比，微机继电保护主要有以下的优点：
　　（1）改善和提高继电保护的动作特性和性能；
　　（2）可靠性大为提高；
　　（3）内部编程软接线的方式大大降低了电气二次线路的复杂性；
　　（4）可以充分利用CPU的资源，实现其他测量、管理、通讯等功能；
　　（5）微机特有的记忆存槠功能能很好的实现故障追忆，提高运行管理效率；
　　（6）自检能力强，可以省去每年花费大量人力物力而必须去做的继电保护预防性试验，可以保证生产的连续运行；
　　（7）扩展能力强。
　　2.微机型继电保护装置的硬件构成
　　2.1微机继电保护装置典型硬件结构

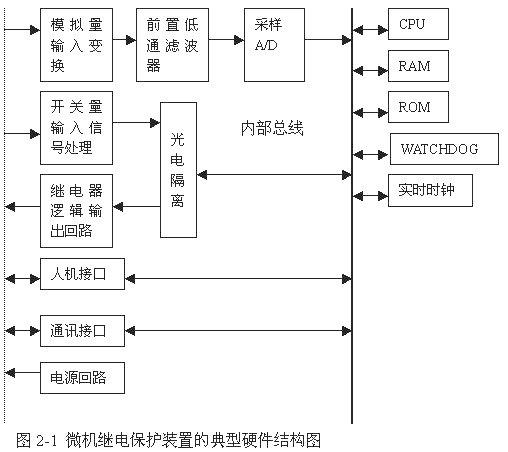

　　微机型继电保护装置是微机控制技术的应用实例之一。它是以微处理器（单片机）为核心，配以输入、输出通道，人机接口和通讯接口等。图2-1给出了微机保护的典型硬件结构图。
