直流高压发生器的技术指标及原理框图

一、概述
    直高发采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

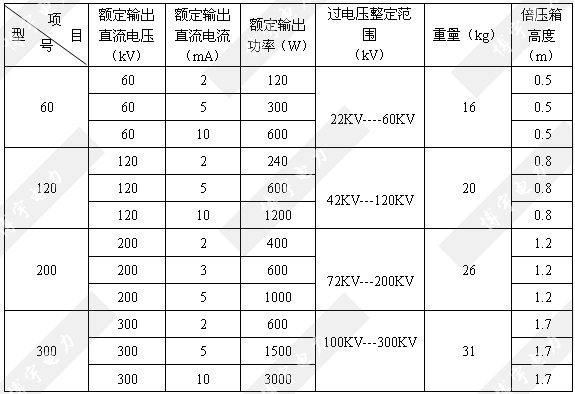

二、技术指标及使用条件
1、技术条件
1）电源：AC220V±10%，50Hz±1%
2) 输出电压指示精度：<1级
3) 输出电流指示精度：<1级
4) 纹波系数：≤0.5%
5) 0.75倍输出电压指示精度：<1级，带锁存
2、使用条件
1) 相对湿度：25℃时不大于85%，无凝露
2) 工作方式：间断使用30分钟
3) 环境温度：- 10  40℃
4) 海拔高度：1500m以下
3、保护功能
1) 内部过压保护, 内部过流保护
2) 外部过压保护(保护电压可整定), 外部过流保护或击穿保护
3) 内部功率保护
4) 非零点启动保护
5) 定时声讯报警

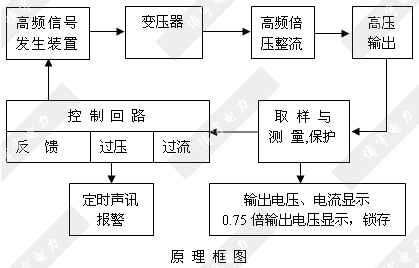

三、原理框图
    直高发应用最新电力电子技术，采用先进的PWM调制技术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功能，其原理框图如下图所示。
