FC-2G防雷元件测试仪说明书

『PDF下载』 『DOC下载』

1、性能特征

防雷元件测试仪适用于氧化锌避雷器(压敏电阻)，金属陶瓷二、三电极放电管、真空避雷管等过压防护元件直流参数的测试。

具有记忆、运算、保持、控制、自检功能。

具有高压短路保护、过流保护、高压予置等功能。高压自泄放时间小于1秒。

测试结果由3½LCD数字显示、准确度高，可靠性好。

2、技术指标

2.1压敏电阻测量

2.2放电管测量

3、其它指标

绝缘电阻：6MΩ(500V)

耐压：AC 1.5kV 50Hz 1min

工作温度和湿度：0～+40℃ ＜85%RH

储存温度和湿度：-10℃～+50℃ ＜90%RH

电源：AC220V±10% 或 DC12V ±0.5V 1000mA

功耗：12W

外形尺寸：208mm(L)×190mm(W)×78mm(D)

重量：≤2kg

4、使用方法

4.1 使用"自动"位测试压敏电阻

4.1.1 开启电源，将面板"测试选择"键置"压敏电阻"位；将"U0.75选择"键置"自动"位，将面板"显示切换"开关置"电压"位。

4.1.2 将被测压敏电阻用测试线接入"测试孔"的"+"、"－"端后轻触高压"启动"键，仪器显示起始动作电压U1mA值，随后按住"漏流"键不放，仪器显示0.75U1mA电压值，如果同时将面板"显示切换"开关置"电流"位后仪器显示值为I 0.75U,1mA值；松开"漏流"键，仪器将显示流过被测压敏电阻的电流约1mA。

4.1.3 轻触高压"停"键后取下被测压敏电阻。

4.2 使用"人工"位测试压敏电阻

4.2.1 将"测试选择"键置"压敏电阻"位；将"U0.75选择"键置"人工"位；将"显示切换"开关置"电压"位,开启电源和高压后，调节"高压预置"旋钮，使仪器预置高压值高于将被测试的压敏电阻的标称值1.2倍以上，关闭高压；接入被测压敏电阻，此时启、停高压，可对多个类似被测压敏电阻进行U1mA单一指标的连续测试。

4.2.2 根据测得压敏电阻U1mA值计算出0.75U1mA值,将仪器预置电压调节到此值,再将"显示切换"开关置"电流"位, 此时不关闭高压按住"漏流"键不放，接入U1mA值相同的被测压敏电阻进行I 0.75U，1mA单一指标的连续测试。

4.3 放电管测试

4.3.1 将"测试选择"键置"放电管"位；"U0.75选择"键置"人工"位；开启电源和高压。

4.3.2 调节"高压预置"旋钮。使仪器显示的预置电压值低于被测放电管标称值100V以下，直至起始位置(约15V)。

4.3.3 将被测放电管用测量线接入仪器"测试孔""+"、"－"端钮，轻触"升压"键，待绿色"放电"指示灯点亮,仪器显示稳定值为该放电管点火电压值。

连续测试时，须待预置电压显示值稳定后，再启动"升压"键。

4.4 其它功能

4.4.1 自检功能，在压敏电阻测试过程中，变换"显示切换"开关，可检查本仪器测试条件技术参数的正确性。

4.4.2 "U0.75选择"键置"人工"位,调节"高压预置"旋钮，使预置电压缓慢上升，测试压敏电阻时切换"显示切换"开关，可给出该压敏电阻的V/A特性曲线；测试放电管的点火电压值，将100V/秒条件下的测试值与预置电压缓慢上升点火值相比对，可基本判定其特性。

5、面板功能

① 仪器正面面板

1.测试孔+　　　2.测试孔-　　　3.功能选择开关　　　4.高压指示灯　　　5.测试按键开
6.高压预置旋钮　　　7.显示值单位指示灯　　　8.LCD显示屏　　　9.放电管放电指示灯

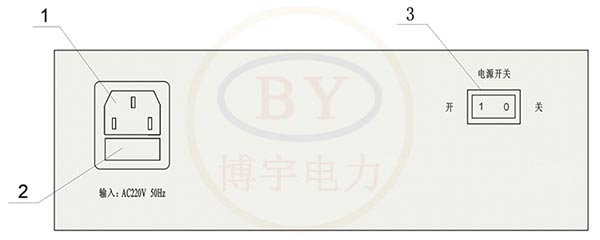

② 仪器背面面板（交流款）

1.交流电源插孔　　　2.保险管（250V/2A）　　　3.电源开关

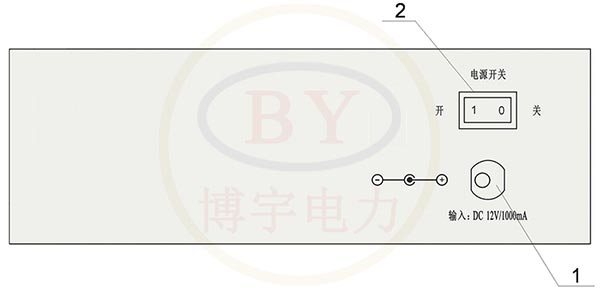

③ 仪器背面面板（充电款）

1.外接电源插孔（充电孔）　　　2.电源开关

注：FC-2G是1700V，FC-2GB是1999V；交流款无充电功能（DC 12V/1000mA插孔）；充电款无220V三芯交流插孔。购买时请根据实际情况进行购买！

因产品不断更新，不另行通知，以实物为准，本公司保留最终解释权！

6、注意事项

本机测试电压可高达2KV，应保持面板、测试线及工作台面的清洁与干燥，以免因泄露，电弧，电晕而引起测试出错。

"自动"位测压敏电阻时，须避免开路时启动高压，以免损坏仪器。

操作人员应采取必要的高压防护措施，测试时，不要触及金属部位，以免高压电击伤人。

仪表应存放在温度为-10℃~+50℃，湿度不大于90%RH，无粉尘，无腐蚀性气体，通风良好的场所。

仪表应避免受潮、雨淋、暴晒、跌落。

7、保管

FC-2G系列防雷元件测试仪应存放在-10℃～+50℃，相对湿度不大于90%RH无酸性、碱性及其他腐蚀性气体的环境或室内。
